Ülesanne 4

Ülesanne õpetab, kuidas kasutada alljärgnevaid uusi funktsioone:

· Revolved Protrusion – pöördkeha loomist;

· Circular Pattern – ringikujulist paljundamist.

SKETCH

1. Ülesande alustamiseks avada uus detailide keskkond.

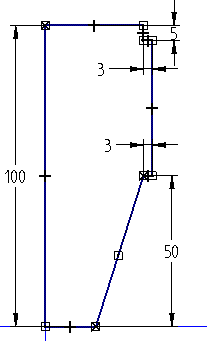

2. Kasutades käsku Sketch , joonestada x-z tasapinnale eskiis (vt Joonis 4. 1).

Joonis 4. 1

1. Finish .

Revolved Protrusion

Algusesse

Revolved Protrusion käsu abil saab konstrueerida pöördkeha, mis luuakse suletud profiili pööramisel ümber telje.

2. Valida Revolved Protrusion .

3. Ribal ‘Ribbon’ klikkida nupul Select from Sketch ja valida eelnevalt loodud kujund (vt Joonis 4. 2)

Joonis 4. 2

4. Accept ja näidata pöörlemistelg (vt Joonis 4. 3).

Joonis 4. 3

5. Ribale ‘Ribbon’ sisestada Angle lahtrisse 360^o või klikkida nupul Revolve 360^o (vt Joonis 4. 4).

Joonis 4. 4

6. Finish . Pöördkeha on konstrueeritud (vt Joonis 4. 5).

Joonis 4. 5

Thin-wall

Algusesse

7. Valida Thin-Wall .

8. Ribale ‘Ribbon’ sisestada Common thickness väärtusega 3mm (vt Joonis 4. 6).

Joonis 4. 6

9. Riba ‘Ribbon’ muutub ja programm soovib teada pinda, mille suhtes Thin-Wall tekitada. Märgistada detaili pealtvaade (vt Joonis 4. 7).

Joonis 4. 7

10. Accept ja see järel Preview .

11. Finish . Mudelil on nüüd seinapaksus 3mm (vt Joonis 4. 8)

Joonis 4. 8

Cut out

Algusesse

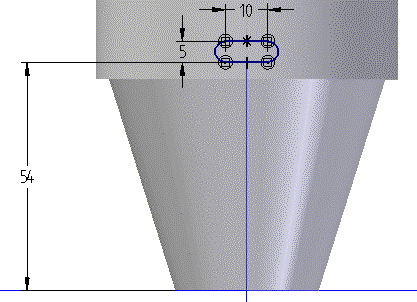

12. Valida Cut Out ja joonestada x-z tasapinnale eskiis (vt Joonis 4. 9).

Joonis 4. 9

13. Ribalt ‘Ribbon’ valida Through All ja näidata noole suund (vt Joonis 4. 10)

Joonis 4. 10

14. Finish . Esimene ava on konstrueeritud (vt Joonis 4. 11)

Joonis 4. 11

pattern

Algusesse

15. Valida Pattern ja klikkida eelnevalt loodud aval (vt Joonis 4. 12).

Joonis 4. 12

16. Accept .

17. Klikkida pinnal, millel paljundamine tekitada, antud juhul on pinnaks x-z tasapind (vt Joonis 4. 13).

Joonis 4. 13

18. Joonestada avanenud pinnale (vt Joonis 4. 14) näidatud nelinurk.

Nelinurk määrab ära pinna, kuhu paljundus luuakse.

Joonis 4. 14

19. Finish (vt Joonis 4. 15).

Joonis 4. 15

20. Valida uuesti Pattern ja märgistada eelnevalt loodud paljundus (vt Joonis 4. 16).

Joonis 4. 16

21. Accept .

22. Pinnaks valida detaili põhi (vt Joonis 4. 17).

Joonis 4. 17

23. Ribal ‘Feature’ klikkida Circular Pattern ja joonestada ring detaili keskpunktist.

Circular Pattern lubab konstrueerida täisringi või ringiosakujulisi mustreid.

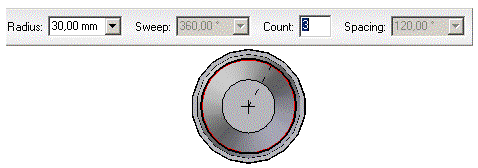

24. Ribale ‘Ribbon’ sisestada andmed (vt Joonis 4. 18) ja klikkida ekraanil, et näidata, mis suunas paljundus luua. Suund on vajalik, kui paljundus ei ole täisringina.

Joonis 4. 18

25. Finish . Mudel on edukalt lõpetatud (vt Joonis 4. 19)

Joonis 4. 19
