Ülesanne kordab üle eelmistes ülesannetes seletatud käske, nagu:
·
Cutout
·
Round
ja lisaks näitab, kuidas luua mudel käsuga Swept Protrusion kasutades kahte läbilõiget.
Sketch
1. Ülesande alustamiseks avada uus detailide keskkond.

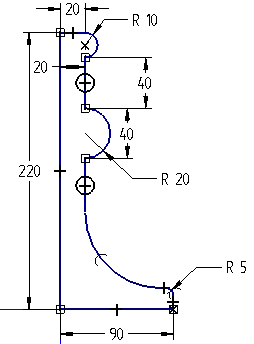

2. Kasutades käsku Sketch joonestada x-z tasapinnale eskiis vastavalt Joonis 5. 1.
1. Finish .
2. Valida Revolved Protrusion .
3. Ribal ’Ribbon’ klikkida nupul Select form Sketch ja valida eelnevalt loodud eskiis (vt Joonis 5. 2)
4. Accept ja näidata pöörlemistelg (vt Joonis 5. 3).
5. Angle lahtrisse sisestada 360o või klikk nupul Revolve 360o (vt Joonis 5. 4).
6. Finish . Pöördkeha on konstrueeritud (vt Joonis 5. 5)
sketch

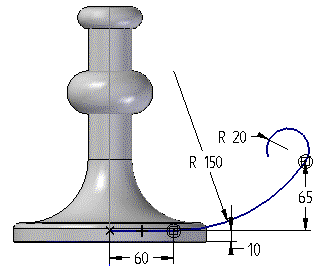

7. Kasutades käsku Sketch joonestada x-z tasapinnale eskiis (vt Joonis 5. 6).
8. Finish .
9. Valida Derived Curve .
10. Märkida ära kõik jooned (vt Joonis 5. 7) ja Accept .
11. Finish .
Sketch
12. Valida Sketch .
13. Joonestada y-z tasapinnale ring eelmise eskiisi otspunktist (vt Joonis 5. 8).
14. Finish .
15. Valida Swept Protrusion .

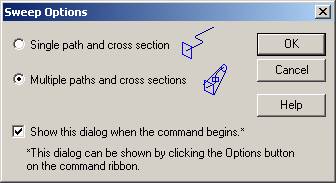

16. Avanevast aknast valida Multiple path and cross sections (vt Joonis 5. 9), mis võimaldab luua kujundi mitme raja ja erineva läbilõike põhjal.
17. Klikkida objektil (vt Joonis 5. 10), kui üles paremasse nurka ilmub tekst Edge Set (Derived Curve).
18. Accept ja Next.
19. Ribalt ‘Ribbon’ valida Draw , mis lubab joonestada uue läbilõike.
20. Esiteks valida objekti otspunkt (vt Joonis 5. 11).
21. Teiseks näidata tasapinna asukoht (vt Joonis 5. 12), kuhu läbilõige joonestada.
22. Avanenud tasapinnale joonestada käsu Ellipse by Center abil ellips, nagu näidatud Joonis 5. 13, alustada kui kursori kõrvale tekib märk. Et paremini näha, kust ellipsi joonestamist alustada, võib Rotate käsu abil detaili natuke keerata. Ribale ‘Ribbon’ sisestada andmed, mis näidatud Joonis 5. 14 ja <ENTER> klahvi vajutades tekibki Joonis 5. 13 näidatud kujund.
23. Finish .
24. Veel kord Finish .
25. Klikkida nupul Next , mille abil saab märgistada ära järgmise läbilõike.
26. Ribal ‘Ribbon’ klikkida nupul Select ja valida ring, mis näidatud Joonis 5. 15.
27.
Preview
.
28. Finish . Mudeli sang on konstrueeritud (vt Joonis 5. 16).
29. Käsu Cutout abil luua detaili ülemisele pinnale ava läbimõõduga 30mm ja sügavusega 5mm (vt Joonis 5. 17).
30. Käsu Thin-Wall abil luua 3mm paksune seest tühi detail (vt Joonis 5. 18). Pinnaks valida eelnevas punktis loodud augu põhi.
31. Käsu Round abil teha kumeraks kaks serva (vt Joonis 5. 19) 3mm raadiusega.
32. Ülesanne on edukalt lõpetatud (vt Joonis 5. 20).
