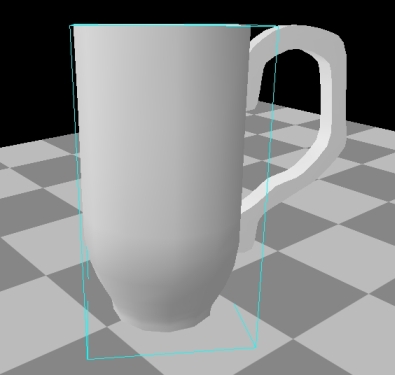

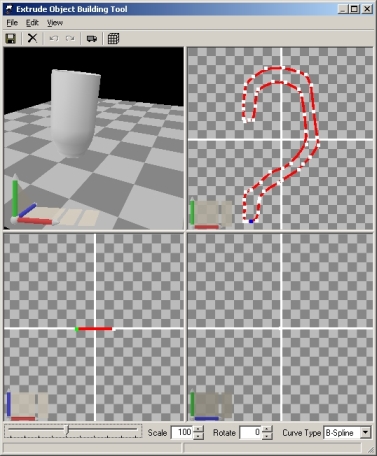

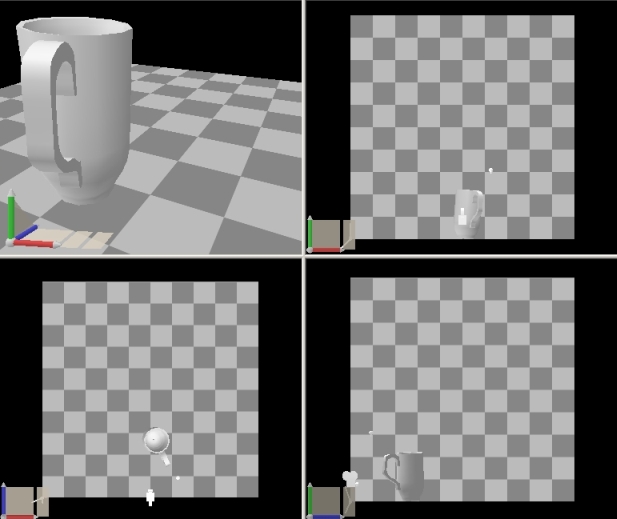

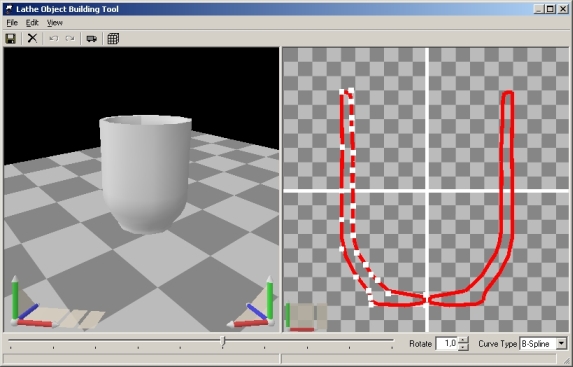

Tagasi V harjutus: pöördkeha, extrude "Sangaga kruus" Ülesanne: Luua kruus, kasutades funktsiooni pöördkeha (lathe) ning lisada sellele extrude'i abil loodud sang. Kruus.3dc 1. 3D Canvase'ga kruusi loomiseks tuleb kõigepealt komponentide paneelilt lohistada töölauale pöördkeha (lathe) . Avaneb uus kaheks osaks jaotatud aken, kus parempoolsesse aknasse tuleb joonistada hiire abil vaasi ristlõige. Programm laseb joonistada sellest ainult pool, teise poole lisab see ise automaatselt juurde. Vasakpoolsest aknast on näha, milline ta lõpuks välja näeb. Pärast joonistamist tuleb fail salvestada oma kataloogi ning aken kinni panna. Kujutis tekib töölauale. kruusi loomine 2. Järgmisena peab komponentide paneelilt lohistama töölauale extrude'i . Ja avanevasse aknasse joonistada soovitud kujuga sang ning anda sellele soovitud paksus. sanga loomine 3. Et valminud kruusi ja sanga korralikult kokku viia on hea vaadata objekte kõigis neljas vaates. Selleks tuleb valida view menüüst view selection ja uuest väikesest aknast nelja vaatega nupp. Avanevas neljas tööekraanis on hea sanga kruusi külge kinnitada. Et sang sinna muidugi ka kruusi pööramisel kinni jääks, tuleb sang objektide nimekirjas (hierarhias) kruusi "lapseks" child tõsta. sanga panemine kruusi külge 4. Võib juhtuda, et sang ja kruus ei ole päris ühte mõõtu, siis saab neid navigatsiooninoolte abil mastaapida õigesse suurusesse. valmis kruus sangaga Seda ülesannet võib keerulisemaks muuta, värvides, tekstuurides või hoopis teksti lisades. Ka võib valmis kruusi muuta realistlikumaks seda siludes. Tagasi
