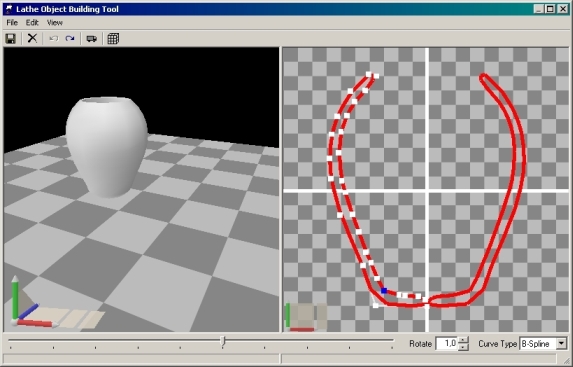

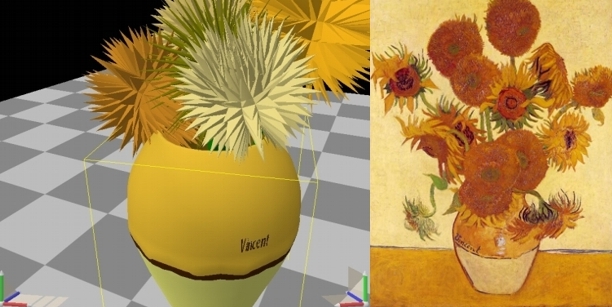

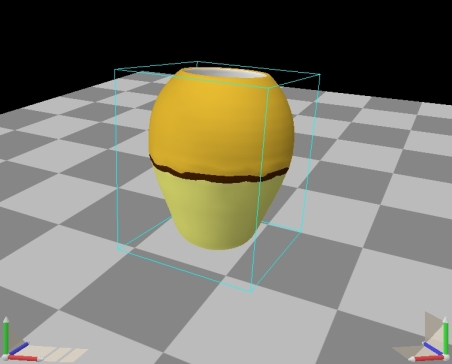

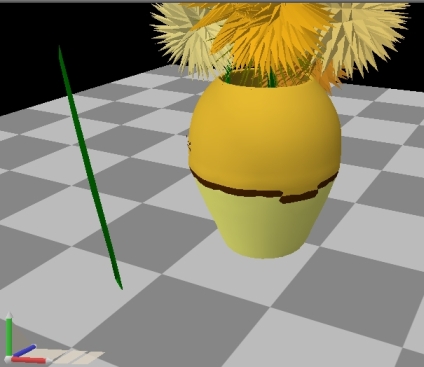

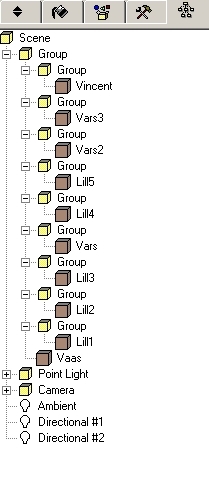

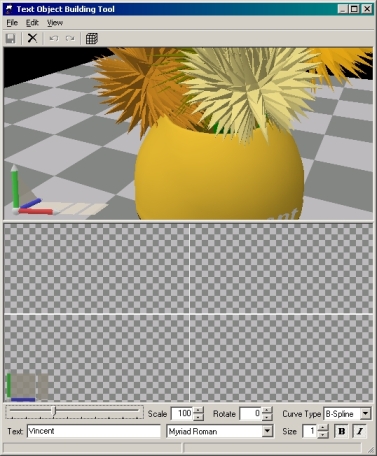

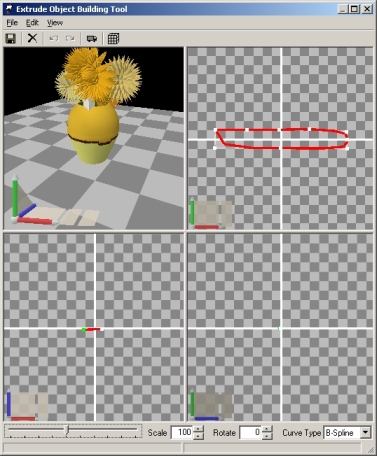

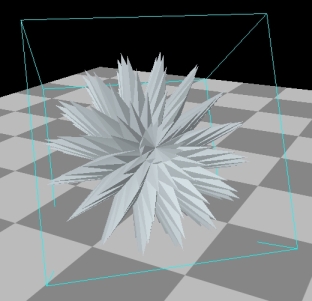

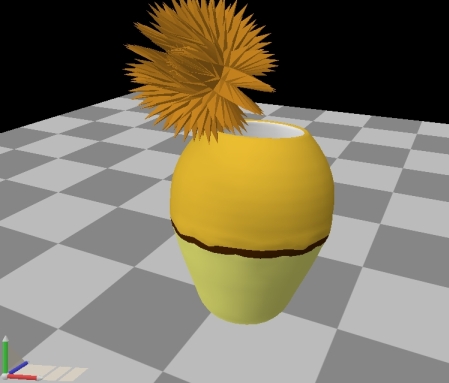

Tagasi II harjutus: pöördkeha, primitiividest modelleerimine, 3D tekst "Lilled vaasis" Ülesanne: Luua lillevaas kasutades funktsiooni pöördkeha (lathe) ning lisada sellele tip selection'i abil primitiividest loodud lilled. Samuti võib ülesandele lisada ka extrude'i abil loodud lillevarred ja tekstina autori nime. Järgneva ülesande idee on saadud Vincent van Gogh'i maalist "Päevalilled" (vt ülesande viimast pilti). Loomulikult võib igaüks modelleerida oma lillevaasi. Lillevaas.3dc 1. 3D Canvase'ga vaasi loomiseks tuleb kõigepealt komponentide paneelilt lohistada töölauale pöördkeha (lathe) . Avaneb uus kaheks osaks jaotatud aken, kus parempoolsesse aknasse tuleb joonistada hiire abil vaasi ristlõige. Programm laseb joonistada sellest ainult pool, teise poole lisab see ise automaatselt juurde. Vasakpoolsest aknast on näha, milline ta lõpuks välja näeb. Pärast joonistamist tuleb fail salvestada oma kataloogi ning aken kinni panna. Kujutis tekib töölauale. vaasi loomine 2. Kui vaas on valmis, tuleb see endale meeldivate värvidega ära värvida. Selleks tuleb valida vasakul poolt tööakent materjalide paneel (material panel) ning sealt endale sobiv värv ja tekstuur. Ekraani paremas servas asuvast toimetamise paneelilt tuleb valida värvipott ning värvida vaas (kas üksikute tahkude kaupa või korraga) ära. Pärast värvimist võib objektioperatsioonide paneelil klõpsata silumise nupule (smooth) ja siluda vaas. valmis vaas 3. 3D Canvasega lilleõite hästi lihtsaks loomiseks tuleb valida komponentide paneelilt kas kera või ratta primitiiv ja vedada see ekraanile. Selekteerida primitiiv ning vajutada objektioperatsioonide paneelilt nupule (tip selection), ning programm venitab objekti kõik võimalikud tipud välja ning tulemus sarnaneb lilleõiele. kerast loodud lilleõis Soovi korral võib lilli luua rohkem. Meeldiva tulemuse saavutamiseks võib need värvida. lill vaasis 4. Järgmisena võib extrude abil luua ka lilledele varred, need värvida ning lisada vaasi õite juurde. Selleks tuleb valida "välja surumise" (extrude) nupp . Avaneb taas uus aken, mille ülemisse paremasse aknasse saab joonistada varre kuju ning alumises vasakus aknas anda varrele paksuse. Ülemises vasakus aknas on näha tulemus. Kui vars on valmis, siis saab seda töölaual noolte abil mastaapida. lillevarre loomine extrude'i abil valmis vars 5. Nagu Vincent van Gogh'i vaasi peal on tema allkiri Vincent, võib oma vaasile lisada ka oma nime. Luua teksti kirjutamise nupu abil nimi. Nupule vajutades avaneb uus kolmeosaline aken, mille alumises servas saab trükkida valmis kirja ning muuta fonti ja kirja suurust. Tekkivat teksti saab ülemises aknas näha. Keskmises aknas saab hiirega joont tõmmates anda tekstile paksust ja kuju. Valmisolev kiri tuleb mastaapida ja tõsta vaasile: kirja loomine 6. Enne, kui vaasi koos lillede ja tekstiga pöörata saab, tuleb avada objektide nimestik (hierarhia) Seal tuleb tõsta kõik objektid vaasi "lasteks" (child): hierarhia 7. Nüüd saab valminud lillevaasi vaadata igast küljest. valmis vaas ja Vincent van Gogh'i "Päevalilled" Tagasi
