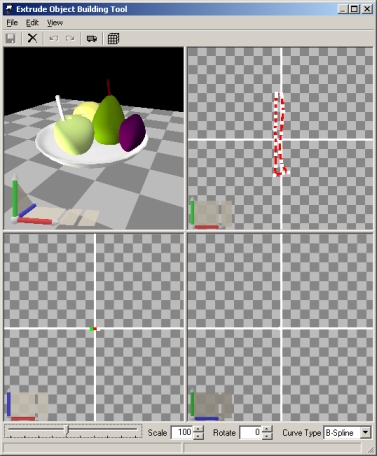

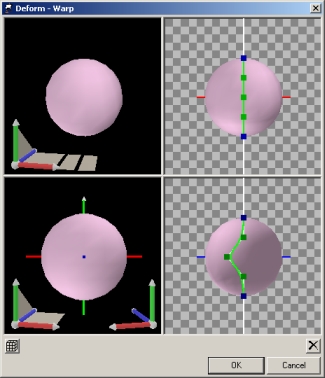

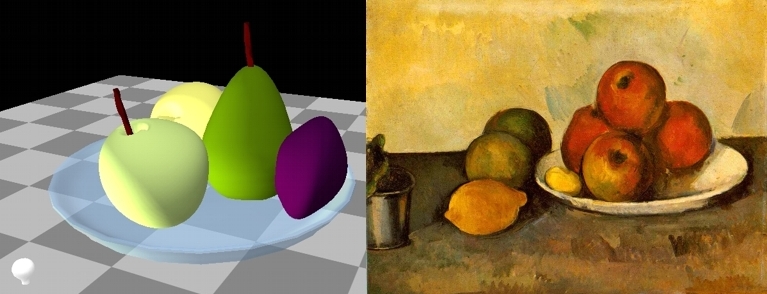

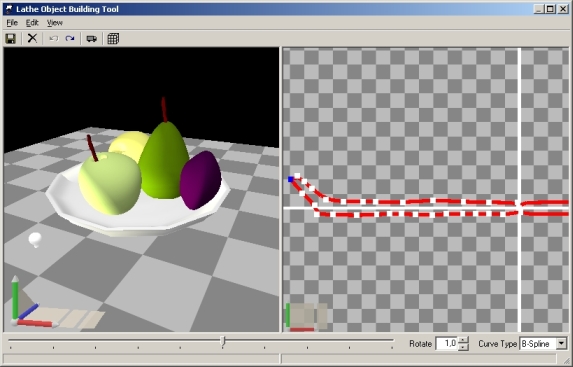

Tagasi I harjutus: primitiividest modelleerimine, pöördkeha "Puuviljad kandikul" Ülesanne: Modelleerida primitiividest tekstuuriga puuviljad ja luua pöördkeha (lathe) abil klaasvaagen. Inspiratsioon selleks harjutuseks on saadud Paul Cezanne'i teostest. Puuviljad.3dc 1. Valida komponentide paneelilt kera primitiiv ja tirida see ekraanile. Vajutada objektioperatsioonide paneelil nupule "koolutama" (warp) . Avaneb uus neljaosaline aken, kus vasakul pool saab venitades rohelisi ja siniseid punkte kera sobivaks koolutada. Parempoolses aknas on näha, milliseks objekt muutub. Kera tuleb muuta, kuni see saavutab soovitud puuvilja kuju. primitiivi modelleerimine 2. Primitiive võib puuviljadele sarnanevaks muuta kasutades ka objektioperatsioonide paneelilt valides nupu keera (bend) (selleks tuleks objektioperatsioonide paneelil muuta parameetreid). Samuti saab lisada neile tekstuuri, kasutades selleks materjalide paneeli . Materjali paneelil asub ka bump map, mille abil saab puuviljadele (näiteks apelsinidele) anda krobelist pinda. Ka võib extrude abil luua puuviljadele paar vart. Selleks tuleb valida "välja surumise" (extrude) nupp . Taas avaneb uus aken, mille ülemisse paremasse aknasse saab joonistada varre kuju ning alumises vasakus aknas saab anda varrele paksuse. Ülemises vasakus aknas on näha tulemus. Kui vars on valmis, siis saab seda töölaual noolte abil mastaapida. varre extrude primitiivist loodud õun 3. Et luua puuviljadele klaasist vaagen, tuleb komponentide paneelilt lohistada töölauale pöördkeha (lathe) . Avaneb uus kaheks osaks jaotatud aken. Parempoolsesse aknasse tuleb joonistada hiire abil vaagna ristlõige. Programm laseb joonistada sellest ainult pool, teise poole lisab see ise automaatselt juurde. Vasakpoolsest aknast on näha, milline see lõpuks välja näeb. Pärast joonistamist tuleb fail salvestada oma kataloogi ning aken kinni panna. Kujutis tekib töölauale. vaagna loomine 4. Valminud taldrikule tuleb lisada läbipaistev tekstuur, mida saab teha materjalide paneelil valides sobiva värvi, tekstuuri ja läbipaistvuse (translucency). 5. Enne, kui vaagnat koos puuviljadega pöörata saab, tuleb avada objektide nimestik (hierarhia) Seal tuleb tõsta kõik objektid vaagna "lasteks" (child): vaagna loomine 6. Valmis vaagen koos puuviljadega: valmis puuviljad vaagnal; P. Cezanne "Natüürmort õuntega" Tagasi
